Kotva chemická na injektáž CV.E v zmesi epoxyakrylát bez styrénov.

Záťaže odolnosti v kN pre použitie v betóne triedy Rc 25 N/mm² so závit. tyčou 5.8
Výťažné hodnoty v kN (1kN=100 kg cca)
Tyč	8 mm	10 mm	12 mm	16 mm	20 mm	24 mm
Záťaž priemerná do zlomu	25,1	27,2	45,2	59,5	72	85
Hodnoty v strihu v Kn (1kN=100 kg cca)
Tyč	8 mm	10 mm	12 mm	16 mm	20 mm	24 mm
Záťaž priemerná do zlomu	26	32	52,9	60,1	101,6	115

Záťaž do zlomu sa môže meniť s ohľadom na:

odolnosť betónu a tyče
odolnosť prilepenia zmesi na tyč
prípravu diery
vzdialenosť medzi kotvami

Povolené záťaže v kN pre aplikáciu v betóne triedy Rc 25 N/mm² so závit. tyčou 5.8
Výťažné hodnoty v kN (1kN=100 kg cca)
Tyč	8 mm	10 mm	12 mm	16 mm	20 mm	24 mm
Záťaž doporučená	3,5	5,1	7,1	10,7	16	22
Strihové hodnoty v kN (1kN=100 kg cca)
Tyč	8 mm	10 mm	12 mm	16 mm	20 mm	24 mm
Záťaž doporučená	4	5,5	9	13,5	21,5	30,5

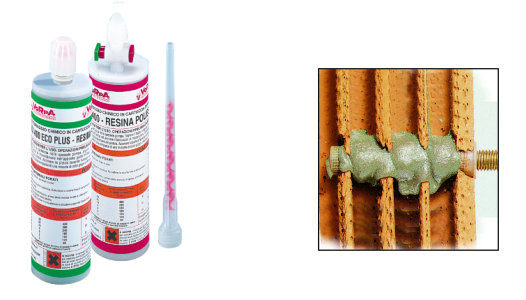

Chemická kotva na injektáž CV v zmesi polyester.

Chemická kotva

Záťaže odolnosti v kN pre použitie v betóne triedy Rc 25 N/mm² so závit. tyčou 5.8
Výťažné hodnoty v kN (1kN=100 kg cca)
Tyč	8 mm	10 mm	12 mm	16 mm	20 mm	24 mm
Záťaž stredná do zlomu	24,6	25,7	43,3	53,7	58,3	75
Strihové hodnoty v kN (1kN=100Kg cca)
Tyč	8 mm	10 mm	12 mm	16 mm	20 mm	24 mm
Záťaž stredná do zlomu	26	32	52,9	60,1	101,6	115

Odoporúčané povolené záťaže v kN pre použitie v betóne triedy Rc 25 N/mm² s oceľovou tyčou 5.8
Výťažné hodnoty v kN (1kN=100 kg cca)
Tyč	8 mm	10 mm	12 mm	16 mm	20 mm	24 mm
Záťaž doporučená	3	4,8	6	9,5	14	18
Strihové hodnoty v kN (1kN=100Kg cca)
Tyč	8 mm	10 mm	12 mm	16 mm	20 mm	24 mm
Záťaž doporučená	4	5,5	8,5	13,5	21,5	30,5

Záťaže odporúčané v daN pre kotvenie v plnej tehle a kompaktných murivách. (1 daN = 1 Kg)
Závitová tyč typ 5.8	Doťah.sila Nm	Vŕtanie		Ťah daN	Strih daN
Stud 5.8	Torque Nm	Priemer mm.	Hĺbka.	Axial daN	Shear daN
M8 x 100	15	10	80	200	300
M 10 x 110	30	12	90	260	340
M 12 x 115	50	14	110	280	390

Záťaže odporúčané v daN odporúčané pre kotvenie do dierovaných podkladov so sieťkou CV 15x80. (1 daN = 1 Kg)
Závitová tyč typ 5.8	Doťah.sila Nm	Vŕtanie		Ťah daN	Strih daN
Stud 5.8	Torque Nm	Priemer. mm.	Hĺbka	Axial daN	Shear daN
M8 x 100	15	16	85	90	100
M 10 x 110	30	16	85	90	150
M 12 x 115	50	16	85	90	200

POZOR! Odporúčané záťaže sú orientačné s ohľadom na rôzne vlastnosti materiálov.

Záťaž do zlomu sa môže meniť vzhľadom na:

odolnosť betónu a tyče
odolnosť priľnutia chémie na tyč
správnosti prípravy diery
vzdialenosť medzi kotvami

Priemerná spotreba zmesi s ohľadom na druh závitovej tyče pri použití do plného materiálu.

Priemer tyče mm	Priemer vŕtania mm	Hĺbka diery mm	Priemerný počet kotvení z jednej kartuše (diery plnené do 2/3)
Priemer tyče mm	Priemer vŕtania mm	Hĺbka diery mm	Kartuša obj.380 ml	Kartuša obj.300 ml	Kartuša obj.360 ml	Kartuša obj.235 ml	Kartuša obj.150 ml
8	10	80	80	60	70	50	30
10	12	90	50	34	40	30	20
12	14	110	29	20	26	19	10
16	20	125	14	8	11	8	5
20	24	280	7	5	6	3.5	1.5

Pozn.: údaj o počte plnení,ktoré je možno vykonať s jednou kartušou platí pri dodržaní podmienok:

plnenie vyvŕtanej diery do 2/3 jej objemu.
normálne množstvo nepoužité pri začiatku kotvenia.
použitie len jedného zmiešavača.

Technické údaje - chemická kotva CV.E epoxyakrylát (vinilester).

Teplota		Čas na manipuláciu (min.)	Čas na vytvrdnutie (min.)
(C°)	(°F)	Čas na manipuláciu (min.)	Čas na vytvrdnutie (min.)
-5	18	50	400
0	32	25	280
5	41	12	240
10	50	9	180
15	59	6	150
20	68	5	120
25	77	3	60

Pozn.: Čas manipulácie sa začína ihneď po výstupe zmesi zo zmiešavača. Pri teplote okolia -5° sa presvedčte, že kartuša bola pred použitím v teplote okolia od 15° do 20 °C.

Technické údaje - chemická kotva CV polyester.

Teplota		Čas na manipuláciu (min.)	Čas na vytvrdnutie (min.)
(C°)	(°F)	Čas na manipuláciu (min.)	Čas na vytvrdnutie (min.)
-5	18	50	400
0	32	25	280
5	41	12	240
10	50	9	180
15	59	6	150
20	68	5	120
25	77	3	60

Pozn.: Uvedený čas na vytvrdnutie - minimum pred upevnením záťaže. Pri teplotách prostredia -5°C sa ubezpečte, že uloženie kartuší bolo pred použitím pri teplotách od 15°C do 20°C.

Technické údaje - chemická kotva CV AT polyester pre zvýšené teploty.

Teplota		Čas na manipuláciu (min.)	Čas na vytvrdnutie (min.)
(C°)	(°F)	Čas na manipuláciu (min.)	Čas na vytvrdnutie (min.)
10	50	20	180
15	59	17	150
20	68	15	120
25	77	11	90
30	90	8	60

Pozn.:Uvedený čas na vytvrdnutie - minimum pred upevnením záťaže. Používať len pri teplotách nad 10°C.

Chemické kotvy v balení 150 ml. (pre silikónove pištole) vhodné pre menší počet kotvení.

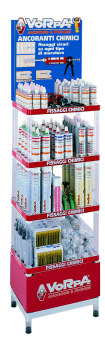

Stojan VORPA - na podporu predaja pre obchodné spoločnosti

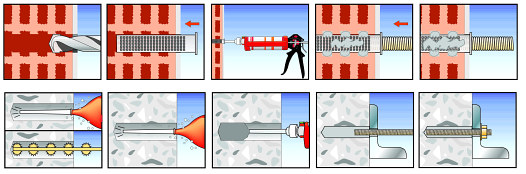

Postup pri montáži chemickej kotvy CV.

Murivo dierované - Murivo plné

Postup pri montáži

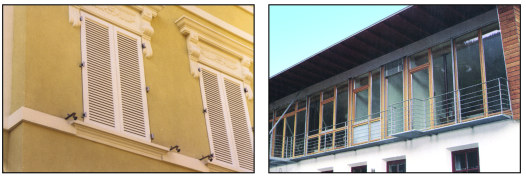

Príklady použitia

Príklad použitia
