Vypočítanie dĺžky skrutky:
Lv = Lt + S
Lt = dĺžka kotvy
S = hrúbka kotveného predmetu
Lt = dĺžka kotvy
f = priemer vrtáku
|

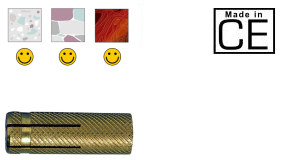

Kotva mosadzná s metrickým závitom so zdrsneným povrchom tela
na lepšie uchytenie v podklade. Používa sa v kompaktných materiáloch
ako betón, granit, mramor, murivo a drevo. Zmenšená dĺžka tela
ponúka výhody pri aplikácii v rôznych zmenšených podkladoch, ako
rôzne stupne a schodíky.
|
Vypočítanie dĺžky skrutky: |
| Artikel č. | Typ | Dĺžka kotvy Lt mm. | Závit mm. | Vŕtanie f mm. | Balenie |
|---|---|---|---|---|---|
| 14044 | VO5 | 5 X 22 | M5 | 6,5 | 200 |
| 14045 | VO6 | 6 X 25 | M6 | 8 | 200 |
| 8212 | VO8 | 8 X 30 | M8 | 10 | 200 |
| 14386 | VO10 | 10 X 35 | M10 | 12 | 100 |
| 8181 | VO12 | 12 X 40 | M12 | 15 | 100 |
| 22199 | VO16 | 16 X50 | M16 | 15 | 50 |
| Kotva | VO 5 | VO 6 | VO 8 | VO 10 | VO 12 | VO 16 |
|---|---|---|---|---|---|---|
| Maximálne povolené záťaže v daN pre použitie v betóne triedy Rc  25 N/mm2 (1 daN
1Kg) |
||||||
| Skrutka tr. 8.8 | 80 | 140 | 200 | 250 | 340 | 450 |
Čo sa týka údajov o povolených záťažiach v daN, je potrebné vziať do úvahy požiadavky na použitie v určenom smere (ťah osový, strih, spojené záťaže) pre kotvy nainštalované so vzdialenosťami od okraja a vzdialenosťami medzi kotvami rovnakými alebo vyššími od kritických; pre vzdialenosti menšie od kritických je potrebné znížiť povolené zaťaženie.
